Data-Link-Layer

  • 물리 계층으로부터 데이터를 받아서, 네트워크 계층에게 service 제공
  • 통신 전달되는 수단(medium - 매체 : 케이블,공기)이 사용되는 방식을 제어



Link

point-to-point link

1 대 1로 연결, 매체의 일부 용량 사용

broadcast link

1 대 전체, 매체의 전체 용량 사용

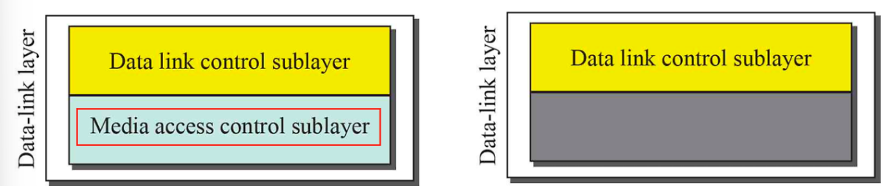

Two Sublayers



DLC(Data Link Control)

broadcast link

point-to-point link

MAC(Media Access Control)

broadcast link

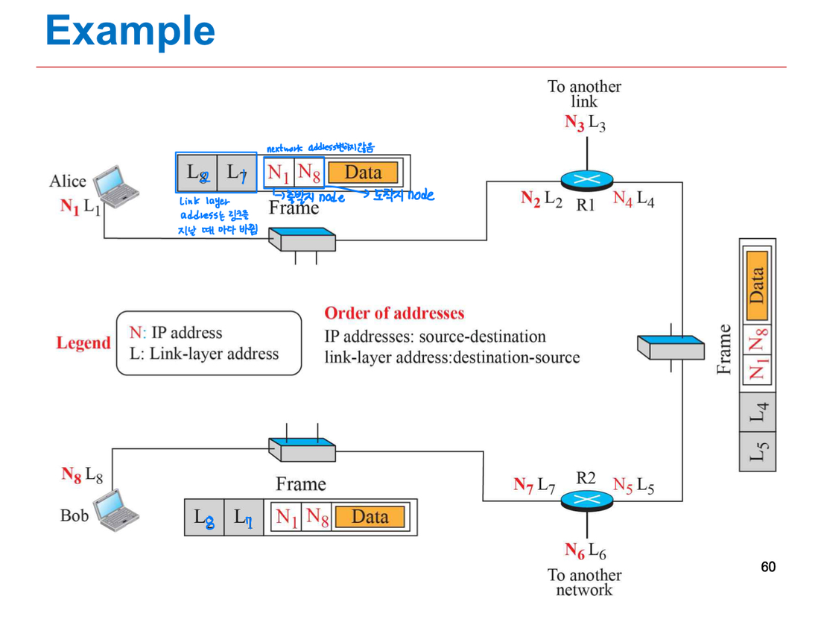

Link Layer Address



Three Types of Link Layer Address

unicast Address

1대1 통신을 위한 주소

multicast Address

1대 다수(그룹)를 위한 통신

broadcast Address

1대 전체를 위한 통신





Address Resolution Protocol(ARP)

  • 주소 결정 프로토콜

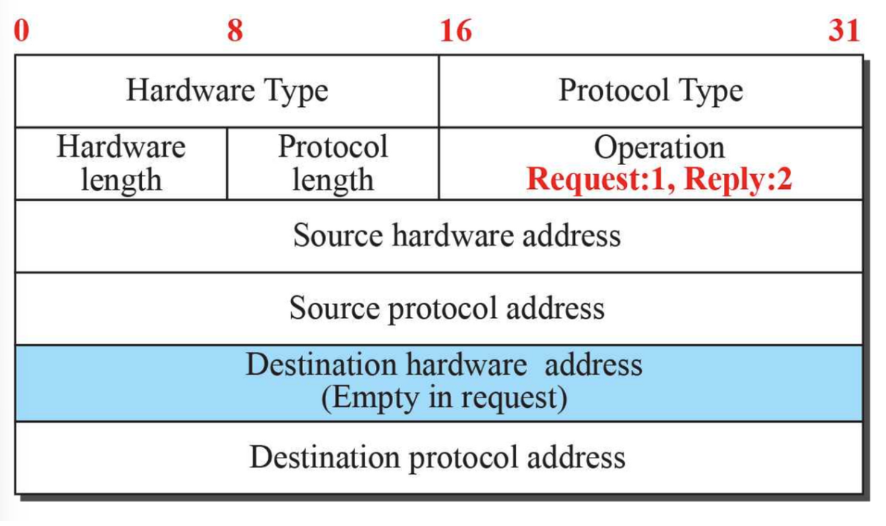

ARP Packet

  • 요청이 보내질 때 데이터 형태

  • 요청(Operation type이 1 : Request) : Destination protocol address 비워놓고 전송 (broadcast 주소)
  • 답장(Operation type이 2 : Reply) : Destination protocol address이 채워진 상태로 송신 측에 전송 (unicast 주소)
